破解微塑料檢測難題！拉曼技術248.6nmDeep-UV?方案讓炭黑塑料無所遁形
發布時間：2025-11-04分享至：
微塑料污染，早已不是 “環境小眾話題”—— 每年至少 1400 萬噸塑料涌入自然環境，在 UV 光、機械作用下裂解為≤5mm 的微塑料（MPs），滲透進河流、土壤，甚至進入人體食物鏈。然而，世界衛生組織（WHO）指出，當前微塑料檢測仍面臨兩大核心痛點：缺乏國際統一標準方法，且傳統技術難以兼顧 “精準識別” 與 “檢測效率”（如 FTIR 難測
近日，《Spectrochimica Acta Part A》刊登的一項研究，為微塑料檢測提供了 “技術全景圖”，其中拉曼光譜技術的優化應用，更是為行業帶來了突破性解決方案 —— 從有色塑料到含炭黑的黑色塑料，從慢速 mapping 到快速篩查，拉曼技術正在重新定義微塑料檢測的 “精度與速度”。
有色/炭黑塑料難識別？拉曼波長選對是關鍵
環境中的微塑料并非 “清一色”—— 消費后塑料常含色素、熒光添加劑，尤其是炭黑塑料（廣泛用于 UV 防護、性能增強），一直是檢測 “老大難”：傳統 532nm 綠色激光易受熒光干擾，785nm 紅色激光雖能應對多數有色塑料，卻對炭黑顆粒束手無策。
?

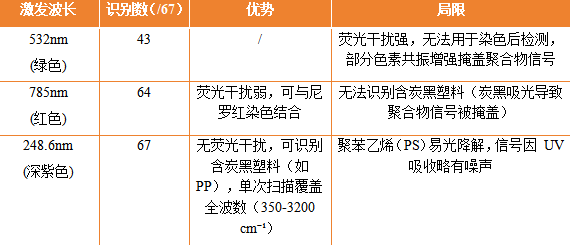

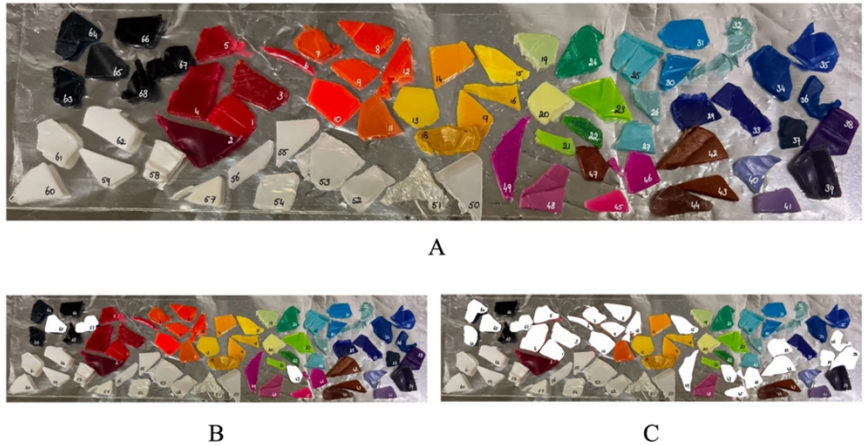

研究團隊針對 67 個有色塑料顆粒（含炭黑、藍色、棕色等），測試了三種拉曼激發波長的表現，結果令人矚目：
?
?
?
Deep-UV 拉曼的突破之處在于：色素的熒光發射波長多 > 270nm，而 248.6nm 激發的拉曼信號可完全規避這一干擾；更重要的是，它能一次性覆蓋 “指紋區”（700-1800cm?1，聚合物特征峰）與 “C-H 伸縮區”（2600-3200cm?1），即使炭黑導致部分信號噪聲，仍能通過特征峰匹配確認聚合物類型（如 PP、PE）。
?
效率革命：從 5 小時到 22 秒！SRS 拉曼開啟快速篩查模式
傳統自發拉曼 mapping 效率低下 —— 研究中，僅 10000 像素的小區域檢測就需 5 小時，難以滿足批量環境樣品（如河流懸浮物、沉積物）的檢測需求。
而受激拉曼散射（SRS）技術的出現，直接將效率提升了 “數個數量級”：
22 秒即可完成 1024×1024 像素掃描（覆蓋 331.8μm×331.8μm 區域）；
雖需多 z 高度掃描（適配不同尺寸顆粒）和多波數設置（識別聚合物），但整體速度仍比自發拉曼快 2-3 個數量級，特別適合環境樣品的 “快速批量篩查”。
?圖1：Z-聚焦對MPs的SRS檢測的影響，用不同只寸的參考PE顆粒進行測試。上行:不同深度的PE顆粒的明亮場圖像，與下行相對應。下行:在1294cm-1(935.4nm)不同深度對PE顆粒進行SRS分析的灰度圖像。數據處理:SRS圖像被增強，亮度增加40%，對比度增加，以提高可見性。粒子的估計大小:1:170微米，2:100微米，375微米，4:10微米。幀尺寸:331.8微米，331.8um(x，y)，0.32微米像素大小。掃描時間:22.45秒。掃描時間:100微米。
?
實戰方案：熒光預篩 + 拉曼確認，環境樣品檢測效率翻倍
研究還提出了一套 “強強聯合” 的檢測流程：尼羅紅熒光預篩選 + 拉曼點測，完美平衡 “效率” 與 “精度”：
預篩選：用優化的尼羅紅染色方案（2.5ppm 濃度、0.25% 丙酮水、15 分鐘染色），通過熒光顯微鏡快速定位微塑料，并基于 “熒光指數（FI）” 粗分為極性（FI1.66，如 PE、PP）；
?
圖2：尼羅河紅染色后的熒光顏色作為聚合物極性的指示劑。左圖:PA(A)、PET(B)、PMMA(C)、PS(D)、PE(E)和PP(F)的熒光顯微鏡圖像概覽，這些材料在2.5ppm尼羅紅溶液中染色1小時后拍攝(dexc.=450-490nm，^em.=LP>515nm)。PE和PP的測量使用了較短的曝光時間以避免飽和。右圖顯示了聚合物極性(以接觸角表示)對熒光指數的影[31].PAD(■),PET(?),PMMA(△),PS(?),PE(○)和PP(★).誤差條:標準差(n=9)。標尺:250微米。
精準確認：針對熒光定位的顆粒，用 785nm 拉曼（多數樣品）或 Deep-UV 拉曼（含炭黑樣品）進行點測，確認聚合物類型，排除有機雜質假陽性。
?
圖3：熒光顯微鏡圖像，顯示尼羅紅染色懸浮物質樣本中檢測到的微顆粒物(dexe.=450-490 nm和2em.=LP>515nm)。A.球形顆粒(曝光時間=20毫秒)，其拉曼光譜在A2中以黃色顯示，并附有PS參考光譜(紫色，曝光時間1秒，3次累積，100%LP)。B.不規則顆粒(曝光時間=20毫秒)，其拉曼光譜B2中以黃色顯示，并附有PE參考光譜(紫色，曝光時間1秒，3次累積，100 %LP)。拉曼光譜已歸一化，并進行了垂直偏移以增強清晰度。 比例尺:100微米。
?
?
圖4：使用深紫外拉曼光譜法對粉色粒子編號46(1)和黑色粒子編號67(2)進行識別。PE(粉色)和PP(藍色)的參考光譜以及粒子的光譜(黑色)。A.從350至3200 cm-1的總光譜。B.從700至1800cm-1的指紋區。C.從2600至3200cm-1的C-H伸縮區。
這套流程不僅避免了 “無差別拉曼 mapping” 的耗時，更通過 “預篩-確認” 的組合，將環境樣品（如萊茵河懸浮物）的檢測效率提升 3 倍以上。
?
我們的解決方案：讓前沿拉曼技術落地環境檢測
基于這項最新研究成果，我們的拉曼儀器已實現 “全場景適配”，為環境監測機構、科研單位提供定制化方案：
1.?炭黑塑料專項方案：Deep-UV?拉曼顯微鏡
配置 248.6nm NeCu 激光，專為含炭黑、高熒光添加劑的塑料設計；
單次掃描覆蓋 350-3200cm?1 全波數，無需多次調諧，滿足 PP、PE、PET 等常見聚合物的精準識別。
2.?批量樣品快速方案：785nm?拉曼?+?熒光整合系統
集成 785nm 紅色激光（低熒光干擾）與藍光熒光模塊（尼羅紅染色檢測），實現 “預篩-確認” 一站式操作；
自動化軟件支持顆粒定位、光譜匹配、數據導出，減少人工干預，適合第三方檢測實驗室日常分析。
3.?科研深度方案：SRS?拉曼成像系統
基于 1064nm Stokes 光+532nm 泵浦光設計，22秒完成高分辨率成像；
支持多Z高度掃描、多波數 multiplexing，滿足微塑料尺寸分布、聚合物類型的快速統計分析。
?
結語：以技術之力，守護無 “塑” 環境
微塑料檢測的進步，離不開 “從實驗室到現場” 的技術轉化。這項發表于國際頂刊的研究，不僅驗證了拉曼技術在微塑料檢測中的核心價值，更為行業提供了可落地的 “技術路線圖”。
如果您正在面臨有色塑料、炭黑塑料的識別難題，或希望提升批量樣品的檢測效率，歡迎聯系我們 —— 我們將為您提供專屬解決方案，附贈完整研究文獻（2024《Spectrochimica Acta Part A》原文），與您一同推動環境微塑料檢測技術的創新與應用！
參考文獻：
Optimization of sample preparation, fluorescence-and Raman techniques for environmental microplastics[J]. Spectrochimica Acta Part A: Molecular and Biomolecular Spectroscopy, 319, Article 124537. ?DOI：10.1016/j.saa.2024.124537
?
?
儀器推薦：
TeachRam FIB785一體化顯微拉曼光譜儀由貝拓科學自主研發設計生產，是整體化設計的785nm激光顯微拉曼光譜儀，結合了顯微鏡及拉曼光譜儀兩者的優點，同時克服了光纖耦合光損失過大的問題，利用高性能小型光譜儀就可以獲得高靈敏度。儀器具備對微小區域實時成像及拉曼光譜采集的能力，一體化的設計為顯微拉曼系統提供了優秀的靈敏度及穩定性，是一款可以滿足分析及科研所用的高性能、操作簡易、便攜式的高性價比顯微拉曼光譜儀。
