原子力顯微鏡與拉曼光譜：揭開生物礦化過程的神秘面紗
發布時間：2025-09-08分享至：
特價值。
一、從納米力學到分子指紋
??“納米觸手”感知牙齒軟硬：
AFM納米力學測試：就像用一根極其微小的“探針”輕輕觸碰牙齒表面，AFM能精準測量牙齒不同微小區域的“軟硬度”（彈性模量），并繪制出高分辨率的“軟硬地圖”。
AFM微流變測試：這次“探針”不僅觸碰，還會施加微小的、類似咀嚼的振動，測試牙齒“地基”——牙乳頭細胞外基質（ECM）的動態響應（粘彈性），看它如何儲存和消耗能量。
??“光譜眼”識別礦物成分：
拉曼光譜：通過分析激光照射牙齒后產生的“光譜指紋”，能精確測定特定區域的礦物（如羥基磷灰石）與有機基質（如膠原蛋白）的比例，直接反映礦化程度。
1. AFM納米力學繪圖
釉質礦化非均勻性：在鐘狀期釉質中，AFM彈性模量映射（圖1d-f）揭示釉質棒（Rod）與棒間區（Interrod）的剛度差異達2倍（Rod: 15-25 GPa?vs.Interrod: 5-10 GPa），證明礦化從釉質-牙本質交界處（DEJ）向咬合面梯度推進。
牙本質小管礦化前沿：牙本質小管周圍存在環形高礦化區（Peritubular Dentin, PD），其彈性模量（≈20 GPa）顯著高于管間牙本質（ITD: ≈12 GPa）（圖2f-h）
?
圖1：通過 AFM 測量的代表性表面形態（左圖）和彈性模量映射（右圖）和放大（25 μ m ×25 μ m ROI 中的白框）：d-f 發育中的牙釉質基質的不同區域?
?
?

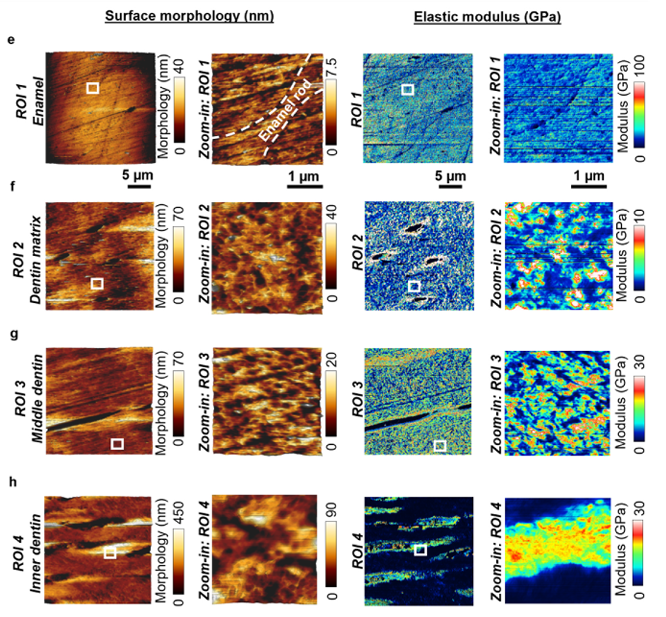

圖2：對 e）牙釉質進行 AFM 納米力學測試，白色虛線勾勒出牙釉質棒尾部的邊界，f）牙本質基質靠近 DEJ，g）中牙本質，h）內牙本質。
2、拉曼光譜化學定量
礦化動態追蹤：磷酸鹽峰（V?PO?3?, 961 cm?1）與膠原酰胺峰（Amide III: 1242 cm?1）強度比顯示：萌出后釉質礦化率較鐘狀期提升11倍（I???/I????: 4.61 → 34.48），印證AFM力學性能躍升（圖3）。
晶體成熟證據：961 cm?1峰寬變窄（圖3a-b），表明羥基磷灰石結晶度隨發育提升。
?

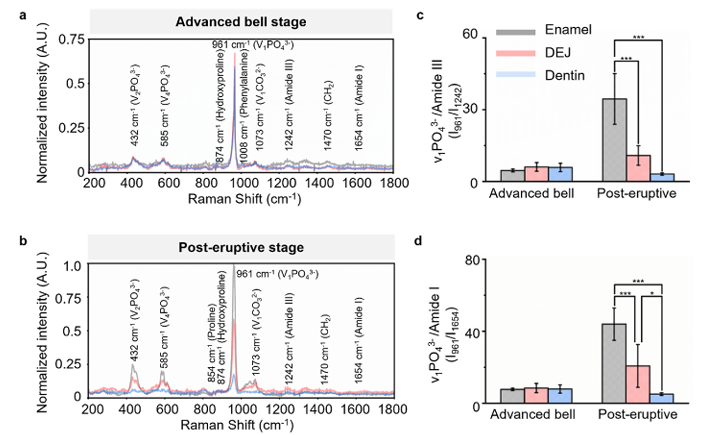

圖3：晚期鐘期和萌發后階段牙齒的拉曼光譜 繪制了 a） 鐘期牙齒（樣品 #1）和 b） 萌發后階段牙齒（樣品 #4）在 200–1800 cm 1 的光譜范圍內的歸一化拉曼強度。分析了三個區域：牙釉質、DEJ 和牙本質。通過計算?V1PO43-的峰值強度I961?與酰胺 III 峰值強度 I1242的比率，以及V1PO43-峰強度1961與酷胺l峰強度I1654的比率，來定量測定礦物與基質的比率。?這些比率分別在?c）?和 d）中（*ρ≤ 0.05，*ρ≤ 0.01，*ρ≤ 0.001）。
二、突破性發現：力學-化學-結構的三角關聯
1、牙乳頭ECM的機械異質性
AFM微流變學發現：距牙本質不同距離的ECM區域（ROI 1-3），其儲能模量（E'）差異達83%（0.41 MPa vs. 0.76 MPa），且高頻振蕩下?lián)p耗模量（E"）響應分化（圖4），提示ECM分區調控細胞力學信號傳導。
?

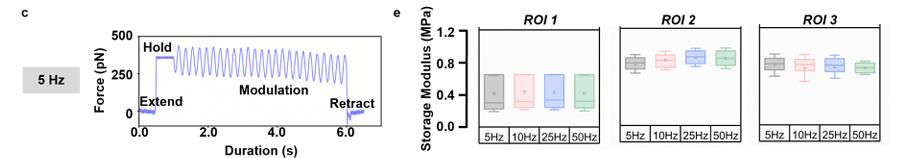

圖4c-e：流體環境下牙乳頭切片基于AFM微流變學測試的力時間曲線:c)頻率為5 Hz的力時間線，和d)頻帶為50 Hz的力的時間曲線。
?
2、跨發育階段結構演變
鐘狀期→萌出期：釉質棒從松散鈣球（Calcospherites）堆積（圖5a）轉變?yōu)橹旅芙诲e(cuò)結構（圖5b），AFM模量提升3倍；牙本質鈣球融合形成連續礦化層。
? ? ? ??
圖5：(a)礦化程度較低的牙釉質基質，（b）成熟牙釉質的結構，展示相互鎖扣的釉桿以及少量礦化程度較低的間桿物質。
三、技術協同核心：打破單維度研究壁壘
空間關聯：AFM彈性模量熱點區（如牙本質PD高模量環）與拉曼高礦化區精準對應，驗證跨尺度數據可靠性；
動態追蹤：AFM微流變學捕獲ECM粘彈性演化，拉曼同步檢測膠原交聯度變化（Amide III峰位移），揭示發育/病變的動態耦合過程；
臨床閉環：從納米力學設計（AFM模量梯度）→?化學標定（拉曼礦物比）→?功能驗證（體內植入），形成再生材料開發全鏈條平臺。
結語
"牙齒發育是天然的生物礦化模型——AFM捕捉力學框架的搭建，拉曼解讀化學密碼的書寫，兩者協同揭示：礦化本質是空間編程的力學化學耦合過程。"
參考文獻：
Tanoto, H. et al. Investigating simultaneous mineralization across layers during tooth development using atomic force microscopy and Raman spectroscopy.?J. Mech. Behav. Biomed. Mater.?170, 107094 (2025).
?
